700E系列超聲波發生器說明書
01.概述
|
|
最新超聲波發生器2007年正式登陸超聲波清洗行業。公司于2006年在湖南大學開發中心成立了研發小組，投入大量的人力、物力，對舊式超聲波清洗機的控制技術進行革命性的改造，已成功研制出最新超聲波控制技術，經過一年的研發與實驗，在相關廠家進行相關測試達到非常理想的效果。 |
|
本發生器的主要特點是采用國際先進的數字脈沖方式驅動，相對于傳統的自激式控制技術，它以體積小、重量輕、功率強勁、工作穩定***、功率連續可調、控制靈活等優點取得了多方專家的認可。頻率掃描更***了機器由始至終都處在***佳的工作狀態中，可以***大限度的發揮超聲波換能器的潛能,還具有完善的保護功能：過流保護，輸出短路保護。 集成了數顯電流表，頻率，時間控制和PLC遠程控制，掃頻模式等功能。在傳統的超聲波發生器基礎上，增加了頻率鎖定，電流鎖定，掃頻模式選擇，485通訊等功能，擴大了超聲波發生器的清洗范圍，解決了長期以來發生器工作一段時間后頻率和電流發生偏移的問題。 |
|
02.主要參數
| 產品型號 | 700E | 1500E |
| 驅動功率 | 600W-1500W | 1500W-3000W |
| 功率控制 | 10-100% | 10-100% |
| 工作頻率 | 20KHz-40KHz | 20KHz-40KHz |
| 工作電壓 |
220V±10% 50Hz/60H |
220V±10% 50Hz/60H |
| 輸出電流 | 5A | 7.5A |
| 環境溫度 | 0-40℃ | 0-40℃ |
| 產品凈重 | 6.5KG | 8.2KG |
| 外型尺寸 | 340mmx300mmx130mm | 340mmx300mmx130mm |
03.面板功能和操作說明
| 名稱 | 功能說明 |
| 電源開關 | 電源開關為整機的總電源開關，推上去為開，按下來為關。 |
| 指示燈 | 當前發生器工作的狀態指示，有電流顯示，頻率顯示，時間/PLC顯示，掃頻模式顯示和工作狀態顯示5個指示燈 |
| 操作按鍵 | 圖標●為Mode鍵，為控制LED數碼顯示模式，可以分別顯示整機工作電流、超聲波工作頻率、定時時間/PLC、或掃頻模式。 |
開機后，按Mode鍵，可控制LED數碼顯示模式，可以分別顯示整機工作電流、超聲波工作頻率、定時時間/PLC、或掃頻模式。
|
|
|
| 電流顯示模式 | 工作頻率顯示模式 |
| 圖3.2 | 圖3.3 |
|
|
|
| 定時時間/PLC顯示模式 | 掃描顯示模式 |
| 圖3.4 | 圖3.5 |
| 亮燈位置 | LED數碼顯示屏顯示模式 | 面板功能說明 |
| ●Amp | 電流顯示模式 | LED數碼管將顯示整機的工作電流（單位Amp(安培)）,如圖3.2。 |
| ●KHz | 工作頻率顯示模式 | LED數碼管將顯示超聲波發生器的工作頻率，如圖3.3。 |
| ●Time/PLC | 定時時間/PLC顯示模式 |
LED數碼管將顯示超聲波發生器的定時時間，同時Time/PLC指示燈亮,如圖3.4，在定時時間/PLC顯示模式下，按鍵▼，▲，■才可以有作用。在其它顯示模式下，這三個按鍵無作用。定時器***大定時時間可設為59分59秒。如果不想啟用定時時間，可設為ON。按■ON/OFF 按鍵，停止工作，按▼按鍵，定時時間減，***小可減為OFF。按一下，減1秒，如果常按，定時時間連續減。按▲按鍵，定時時間加，***大可加為ON(開機連續工作模式)，按一下，加1秒，如果常按，定時時間連續加。設定好定時時間后，按■ON/OFF按鍵，定時器開始計時工作。定時時間到，機器會關掉超聲，重新調入原來設定的超聲時間。 開機后，有PLC控制接入本超聲波發生器。如果按一下Mode鍵，目前為定時時間/PLC顯示模式，LED數碼管將顯示PLC,這時定時時間功能無效，整機超聲波是否工作，完全受PLC控制 注：如果不用定時功能，請將時間顯示調到時間顯示狀態! |
| ●Sweep | 掃描顯示模式 | SP01,SP02，SP03，SP04 四種掃頻顯示模式，如圖3.5，每種掃頻模式的掃頻寬度不同，可以應用在不同的清洗對象，使超聲波發生器能達到最好的清洗效果。 |
| ●Working | 工作狀態 | 表示發生器處于工作狀態中。 |
04.接線端口說明
05.調試方法與步驟

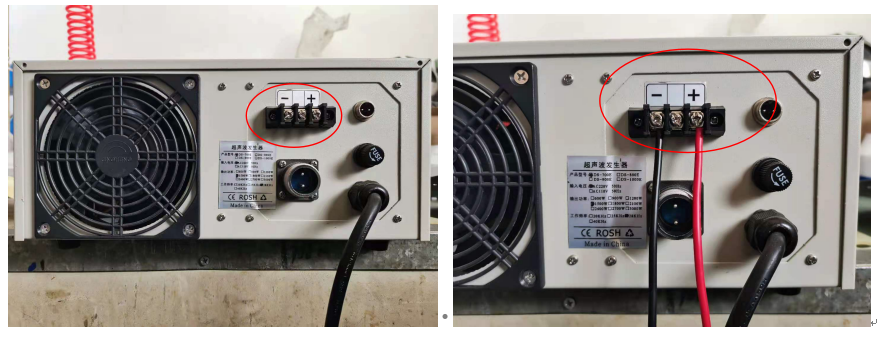

1.在發生器輸出端接上負載（換能器）。注：（圖4）所示，請按＋－極正確連接。
2.打開機殼，將顯示板上的撥碼開關1,2都撥至下方解鎖狀態。如圖5.3所示。

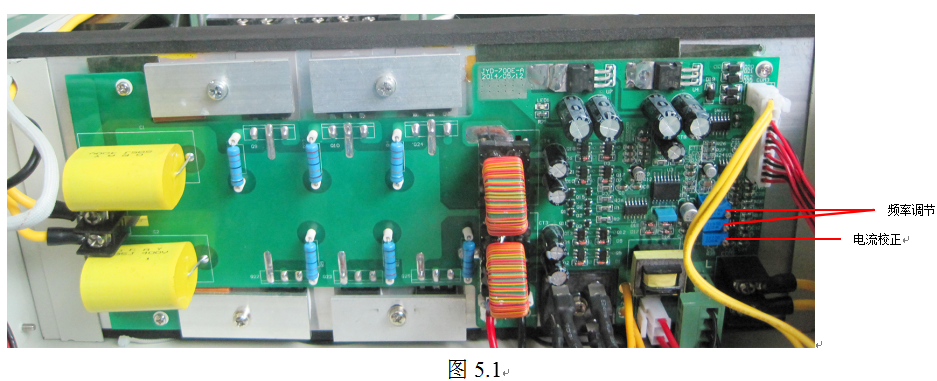

3.接上電源線，按Mode按鍵，將顯示模式調到頻率顯示模式，觀察發生器的工作頻率是否和換能器的頻率相一致。如果不一致，請調整圖5.1所示的頻率電位器，將工作頻率調整到和換能器的頻率一致。
4.按Mode按鍵，將顯示模式調到電流顯示模式。按下ON/OFF按鍵，工作指示燈點亮，超聲波發生器開始工作，此時按按鍵▼，▲可以調節電流，按鍵▲每按一次可以增加電流，按鍵▼每按一次減少0.1A電流，長按按鍵▼可以快速減小電流，注意按按鍵▲后需要等待電流穩定后（約3S左右）才可以按按鍵▼減小電流。
5.電流校正：當發生器的顯示***大工作電流與實際工作電流不一致時，可以調節圖5.1所示的電流校正電位器，

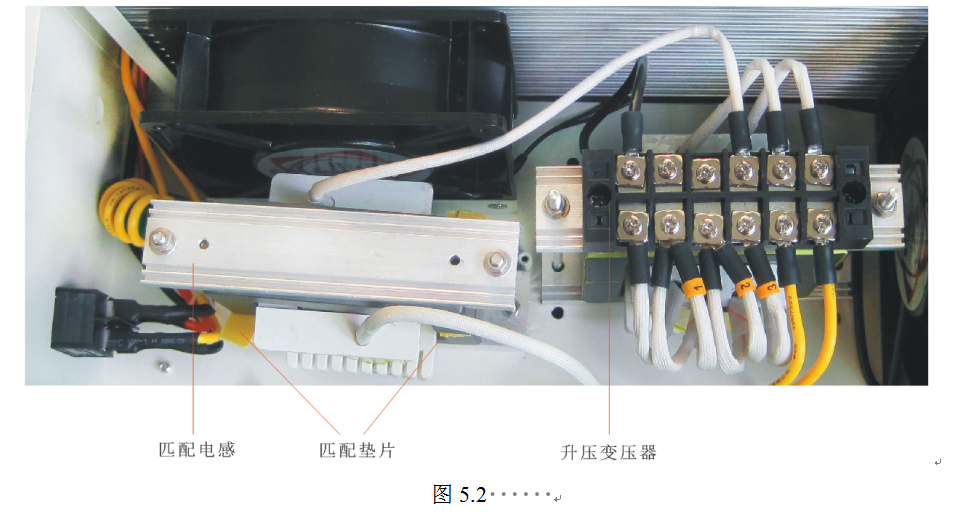

6.如果電流達不到要求，將電源關閉，調節匹配電感的感量，打開電源及ON/OFF鍵，觀察電流表，電流表顯示的工作電流達到了負載的工作要求即可。
7.調試時額定電流按每個換能器0.13A計算，換能器數量多時電流可適當降低至0.12A計算。
8.掃頻模式（非調試人員勿用）：SP01掃頻；SP02掃頻；SP03掃頻；SP04掃頻。請根據不同的清洗對象選擇合適的掃頻模式。
9.調節完畢后，請將顯示板上的撥碼開關撥至上方鎖定狀態，如圖所示，可以鎖定調試好的頻率和電流不會發生偏移。
06.超聲波振盒接線說明
超聲波振盒出現為紅藍兩根線，紅色為正極對應超聲波發生器正極，藍線或黑色為負極，對應超聲波發生器負極，與外殼體聯通！
附超聲波發生器接線圖：
07.常見故障與維修方法
| 故障說明 | 維修方法 |
| 無超聲，保險絲燒壞 | 打開外殼檢查電源開關是否有損壞，查看主板上是否有燒掉的痕跡，檢查整流橋，功率管，功率電阻有無損壞，如損壞則更換， |
| 無超聲，風扇轉，驅動板指示燈亮，有頻率顯示 | 監察發生器連接頭是否松斷開，是則焊接好，不是則返還生產商修理 |
| 無超聲，風扇轉，驅動板指示燈不亮 | 查看12V電源，穩壓IC，驅動三極管，二極管是否損壞。若有，請一一更換。 |
| 有超聲，電流過大，不正常 | 檢查負載是否有問題，不是則返還生產商修理 |
| 有超聲，超聲聲音很不正常，超聲力度不佳 |
〔1〕查看輸出頻率是否在換能器工作頻率范圍內（頻率28KHZ換能器應該在26KHZ-31KHZ，40KHZ換能器為36KHZ-41KHZ）。如果差別太大，可通過調節頻率電位器來恢復正常的工作頻率。 〔2〕觀察顯示電流大小，如果電流過小，首先應檢查超聲波換能器是否有損壞，例如換能器脫落，換能器晶片破裂，粘結膠水開裂等，連接導線是否有短路等。一般情況下，如果電流下降不多或根本沒有下降，而聲音又正常，但是超聲強度下降比較厲害，則很可能是換能器粘結膠水開裂，其判斷方法為；觀察換能器與鋼板連接處的膠水涂層，正常情況下應該是光滑的表面，如有細小裂痕則很可能是膠水已開裂，此時應該把換能器取下重新粘結，如電流下降比較厲害，則主要檢查是否有連接導線斷路或換能器晶片開裂。 〔3〕工作電壓，清洗對象，水溫高低及清洗液的種類等都會對超聲強度有影響，特別是在劇烈攪動時，超聲會減弱，數十秒鐘才能恢復，注意使用方法。 |
08.注意事項
請將機器放置于干燥通風處，機器后部距離遮擋物大于35mm以便散熱，出現工作異常時請與維修工作人員聯系，切勿隨便開蓋，以免造成傷害。
