應用范圍：

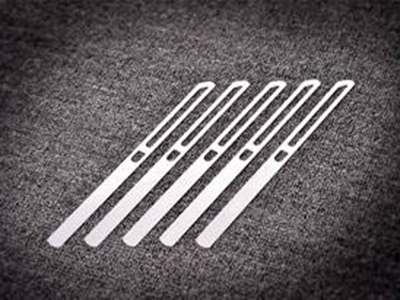

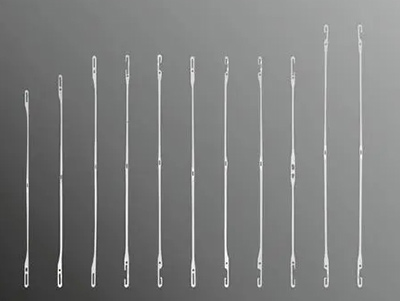

紡織各種規格綜絲、紡織停經片等。

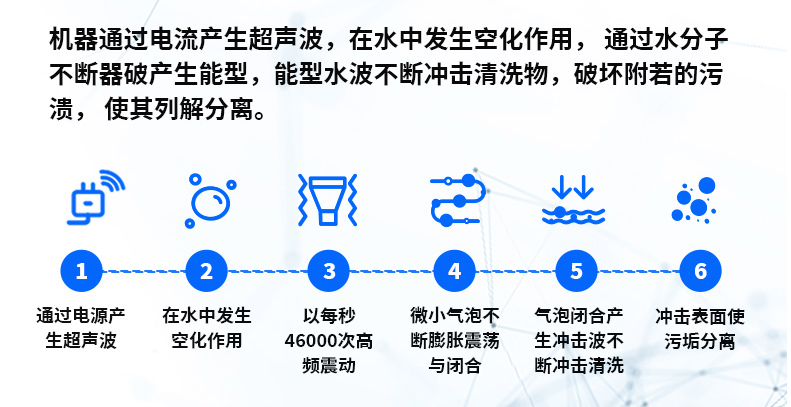

超聲波清洗機原理：

超聲波清洗機原理主要是通過換能器，將功率超聲頻源的聲能轉換成機械振動，通過清洗槽壁將超聲波輻射到槽子中的清洗液。由于受到超聲波的輻射，使槽內液體中的微氣泡能夠在聲波的作用下從而保持振動。破壞污物與清洗件表面的吸附，引起污物層的疲勞破壞而被駁離，氣體型氣泡的振動對固體表面進行擦洗。

超聲波清洗是基于空化作用，即在清洗液中無數氣泡快速形成并迅速內爆。由此產生的沖擊將浸沒在清洗液中的工件內外表面的污物剝落下來。隨著超聲頻率的提高，氣泡數量增加而爆破沖擊力減弱，因此，高頻超聲特別適用于小顆粒污垢的清洗而不破環其工件表面。空化泡的擴大以及爆裂（內爆）氣泡是在液體中施加高頻（超聲頻率）、高強度的聲波而產生的。因此，任何超聲清洗系統都***具備三個基本元件：盛放清洗液的槽、將電能轉化為機械能的換能器以及產生高頻電信號的超聲波發生器。

產品圖片

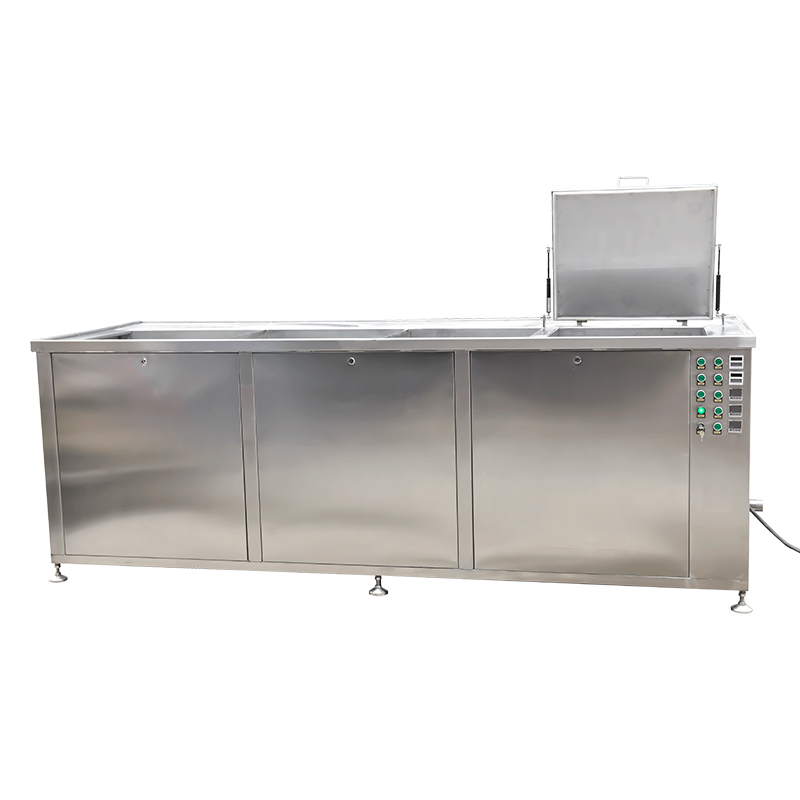

綜絲停經片超聲波清洗機

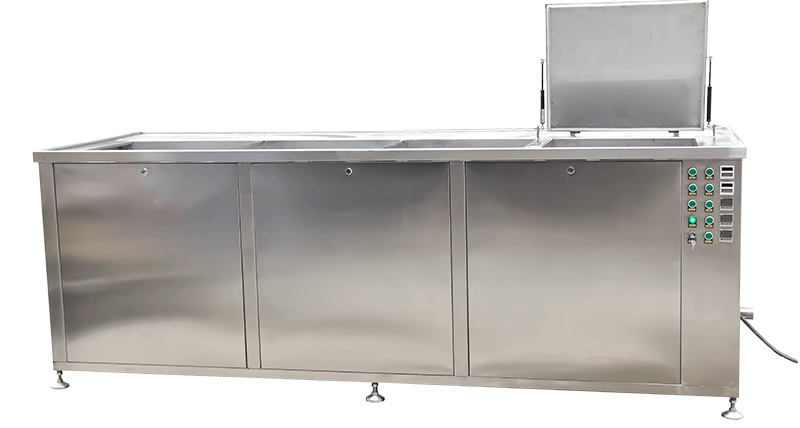

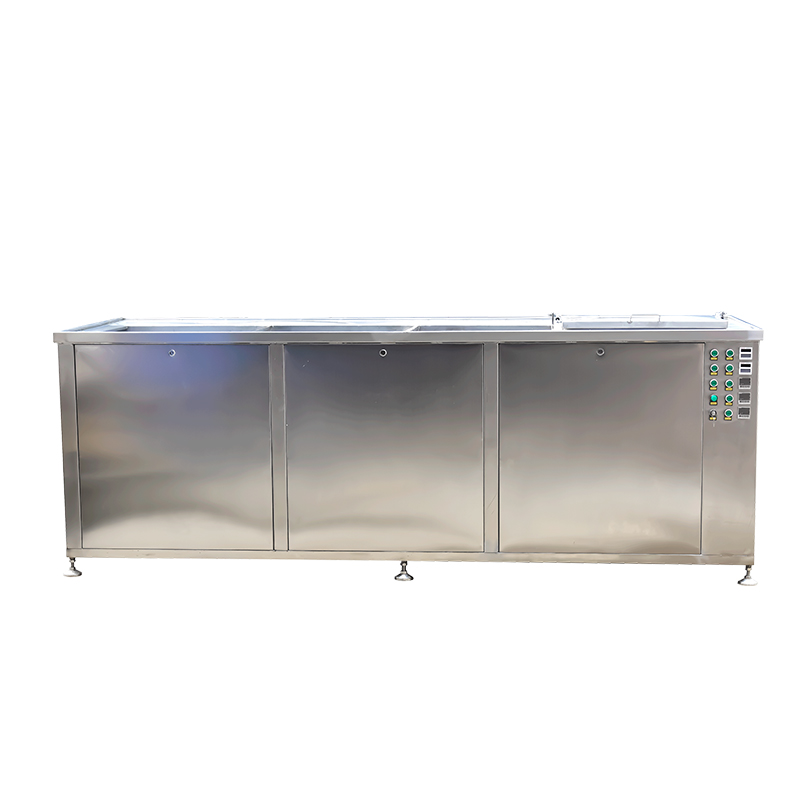

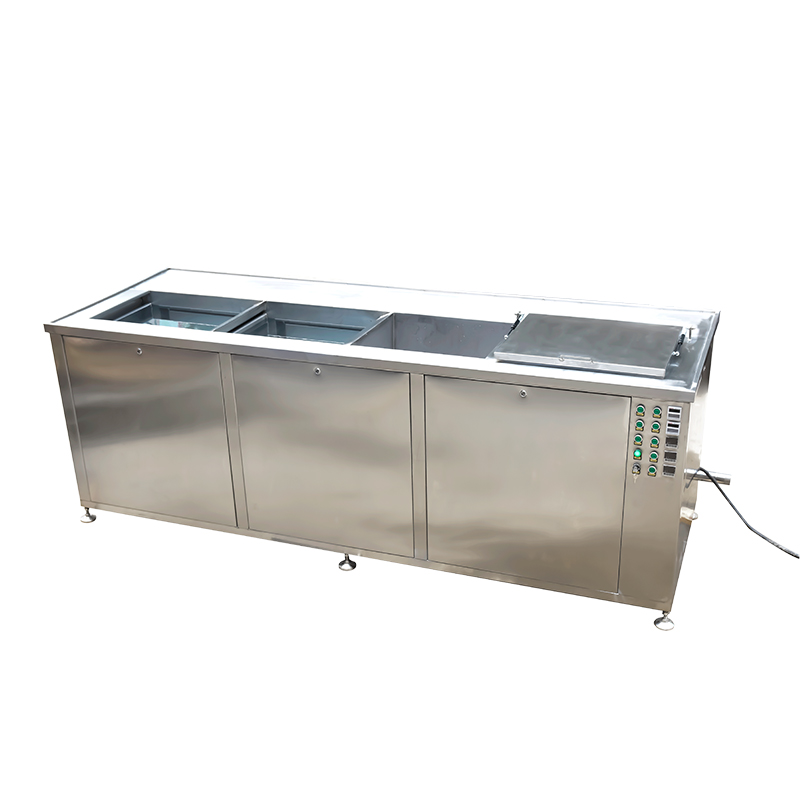

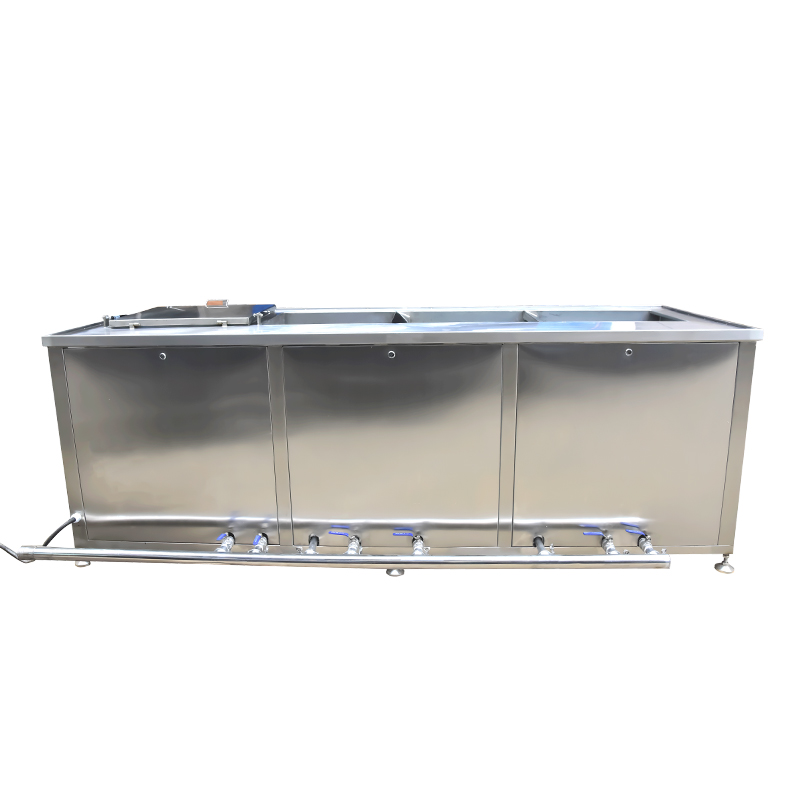

設備圖片

設備圖片

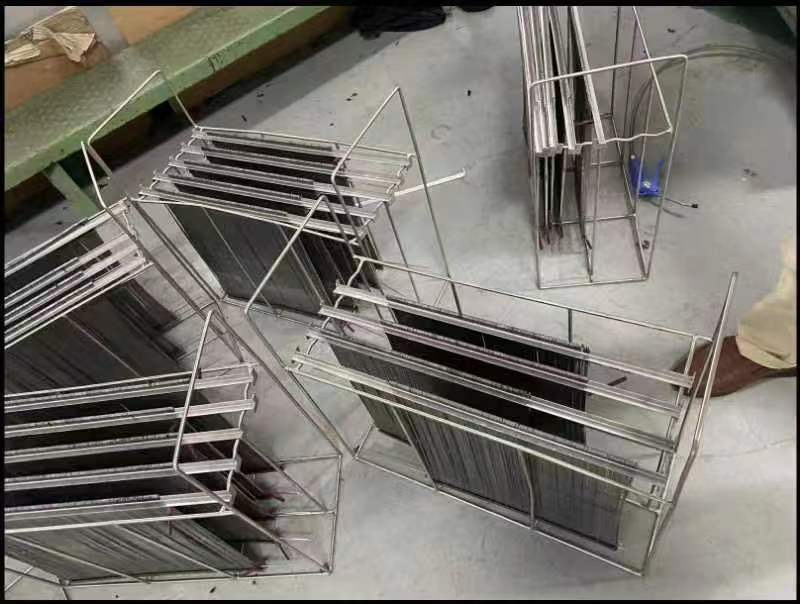

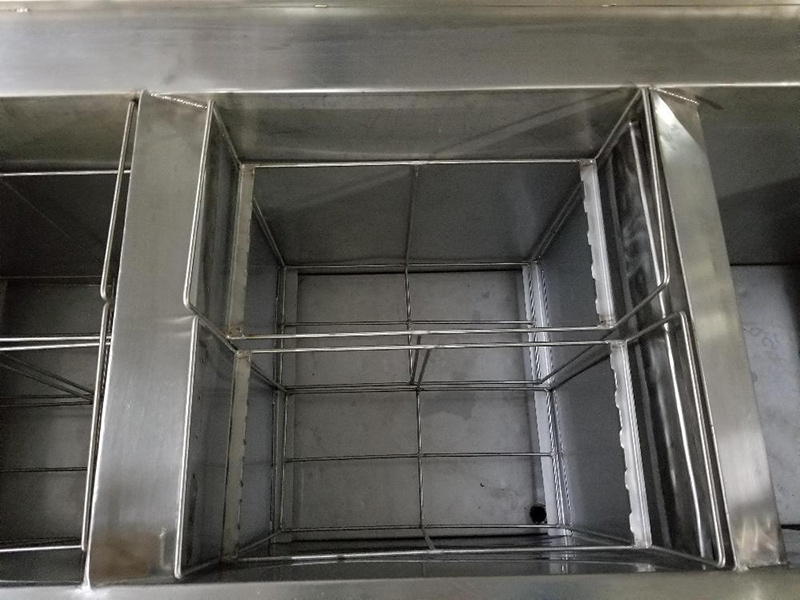

工裝籃圖片

一、超聲波清洗機概述：

超聲波清洗是將超聲波振動加到清洗液中，使液體產生空化效應。當超聲稀疏時生成空化泡，擠壓時空化泡破裂，在周圍產生機械沖擊力，用以清除物件表面的雜質、污垢或油膩的一種方法。超聲清洗器是一種新穎的具有高效率，低功耗、使用簡單、清晰質量好、速度快等優點的清洗設備。特別是對于幾何形狀復雜、帶有各種小孔和細密縫隙的及不能拆開的部件的清晰效果能為明顯。由于具有以上獨特的性能，所以在電子、機械、鐘表、汽車、醫療、化纖、紡織等行業得到廣泛的應用。

二、超聲波清洗機特點

1、功率放大器件采用先進的H型橋式電路，功率器件采用進口IGBT功率模塊，輸出功率強勁。信號源全部采用集成電路，工作穩定***。

2、采用掃頻工作方式。由于單頻超聲波清洗缸內形成駐波場，不可避免地有駐波節點存在，使缸內聲場分布不均勻。采用掃頻方式后，能克服單頻工作的缺陷，使聲場在缸內分布均勻。且掃頻高端具有強勁的穿透能力，使工件的微小間隙里的污垢很快松動脫落，掃頻低端作大幅清洗，使傳統方法不能洗凈的贓物徹底清除。

3、清洗缸采用優質不銹鋼制造，減少腐蝕，提高使用壽命。

4、本設備有定時裝置，用戶可根據需要任意設定清洗時間。

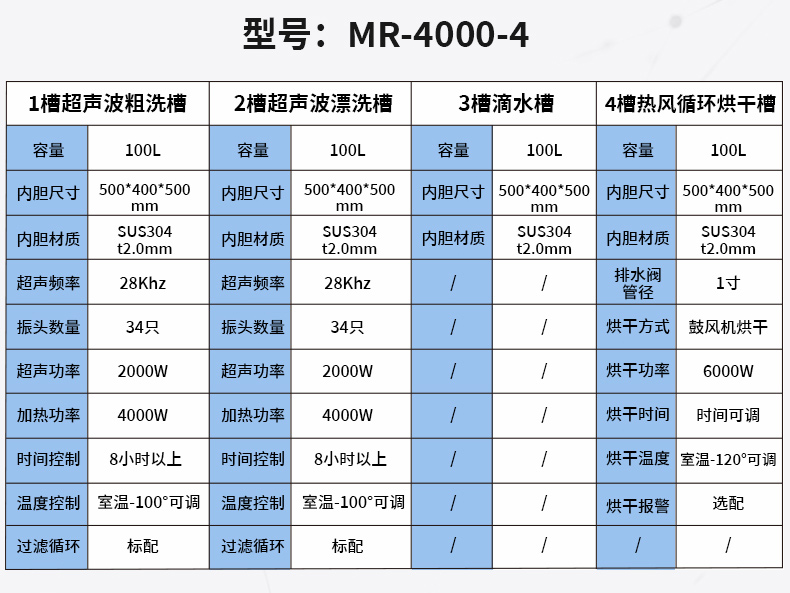

三、主要技術參數

1、工作頻率：28KHZ

2、工作方式：掃頻式  (掃頻帶寬6KHZ)

3、輸入電源：AC220V  50HZ

4、連續工作時間：≥ 8小時

5、槽體采用SUS304  2mm不銹鋼板制作，墻板采用SUS201  1.0mm不銹鋼拉絲板制作。

6、采用先進全橋式電路，元器集成塊釆用進口件，大功率模塊采用國內優質品牌，超聲震子（ 換能器），主要優點、功率強勁、穩定***、便于維修。

四、巜基本操作程序》

開機前（無水禁止開機）！

1、將綜絲停經片上殘留長短纖維飛花清除，（防止纖維返復卷繞，造成二次污染）。

2、用工裝籃裝好停經片，掛好，浸在水中（浸沒）。也可順便放入2%-3%清洗劑一起浸泡5分鐘左右。

3、1槽超聲粗洗開機5至8分鐘左右。特別臟的應適當提高清洗劑溶度、和延長浸泡時間和超聲清洗時間。也可設定定時器來確定所要求時間。

4、2槽超聲洗洗將漂洗槽內加清凈水沒過工裝籃，開啟超聲3~5分鐘，設定定時器來確定所要求時間。

5、3槽滴水空槽將漂洗過的工裝籃直接拿到滴水槽放置幾分鐘，流量工件上的大部份水份。

6、4槽循環烘干槽將工裝籃拿到烘干槽，開啟循環風機，開啟加熱，設定加熱溫度，設備烘干時間。

五、安裝和操作說明

1、安裝***水平放置，槽內無水（液體）嚴禁啟動設備，槽內注入液體與兩端水位線平。

2、將電源連接，電源線為220V，三根電源線纜分為火線L(紅色），零線N（藍色），地線PE（黑色/雙色）。

3、先將規格適應鋼筘內短纖維去除、后將面二片鋼筘并排平放槽內、然后放水加相對比例清洗劑至兩端頭水位線、插上220v電源、再啟動鑰匙開關。一般性臟筘、每次二片約洗8至12分鐘、特別臟密的筘片應適當加濃清洗液、和適當延長清洗時間，也可釆用超聲計時按鈕以秒（S）單位推算所需時間。注：設定時間時先將定時開關設定好后將開關打開。超聲啟動按扭可直接啟動超聲，不受計時限制。

4、待清洗產品特別密和臟的、貴方可備用槽提前浸泡數小時，也可根據實際情況增加清洗劑比例和增加清洗時間靈活操作。

5、超聲波清洗機清洗時間可設定，當按到定時器中間M（分），左面工作時間、右面是停機時間。一般清洗M（10分）停M（1分）可靈活操作撐。

六、注意事項

l、為***本機***工作，既要注意通風散熱，又要防止大量灰塵進入，請將超聲清洗機放在通風、清潔、干燥的環境中。

2、清洗時***根據沾污物的性質和污染程度，選擇合適的清洗劑。清洗溶液濃度的配比，清洗時間的長短，清洗物數量的多少，均可通過工藝試驗確定。

3、請將綜絲停經片放置在清洗槽內的支架上，不得直接放在清洗槽中。

4、敬請特別注意，清洗缸內無水不能開機，否則燒壞機器。

5、清洗液因污染而需要更換時，切勿將低溫液體直接注入高溫缸體內，這同樣可導致換能器脫落。

6、為***安全，發生器和清洗缸應妥善接地。

七、維護和保養

l、為了延長使用壽命，建議將設備放在干燥、通風、清潔的環境中使用。

2、發生器后則有風扇孔，應定期清潔，發生器底部留有通風孔，以使氣流暢通無阻。

3、使用完畢后，應將電源拔掉，并放置于干燥場地。

如果沒有您需要的規格我們可以按您的要求量身定制（非標準機）:

非標定制超聲波清洗機可跟據用戶實際需求的內槽尺寸、材質、功率、頻率定做不同功能的超聲波清洗設備，付款之日起12~20天可取。
